Hvordan former PCB-design og -layout moderne elektronikk?

Innholdsfortegnelse

• Introduksjon til PCB Design og Layout
• Hvorfor PCB-design er viktig
• Kjerneprinsipper for PCB-layout
• Vanlige designutfordringer
• Beste praksis og tekniske løsninger
• Materialer og produksjonshensyn
• Industrielle applikasjoner
• Design avveininger og sammenligningstabell
• Arbeidsflyt for PCB-design forklart
• Fremtidige trender innen PCB Engineering
• Ofte stilte spørsmål
• Konklusjon

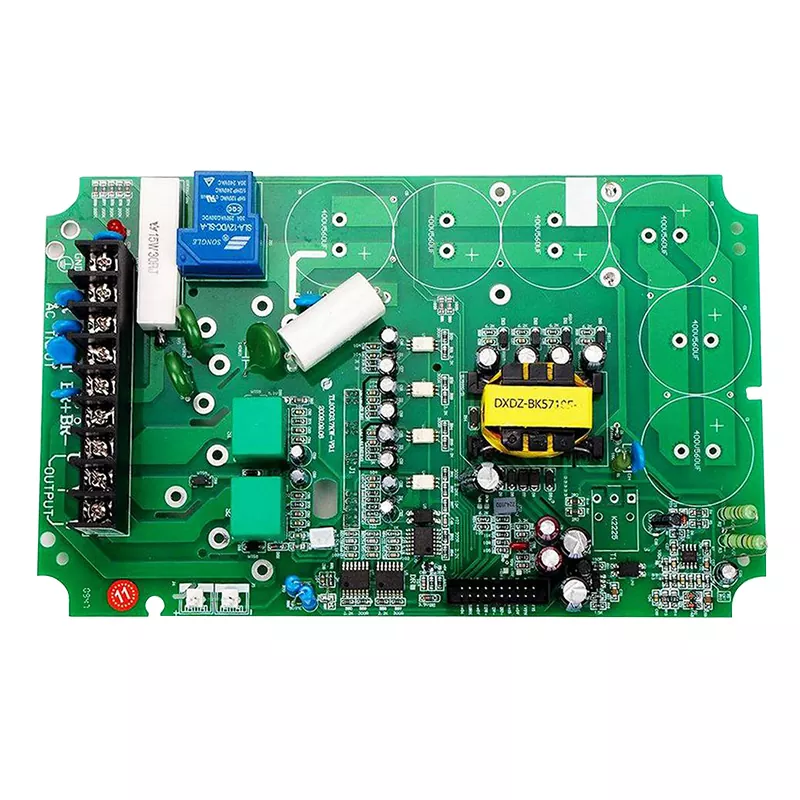

Introduksjon til PCB Design og Layout

PCB-design og layout er den strukturerte prosessen med å arrangere elektroniske komponenter og ruting av elektriske tilkoblinger på et trykt kretskort. Selv om det kan se ut til å være en rent teknisk disiplin, er det faktisk en balanse mellom elektroteknikk, mekaniske begrensninger, termisk fysikk og praktisk produksjon.

Et godt designet PCB sørger for at signalene beveger seg effektivt, kraften fordeles jevnt, varmen administreres effektivt og produktet forblir stabilt under virkelige forhold. Dårlig design, på den annen side, kan føre til signalforstyrrelser, overoppheting, systemkrasj og til og med fullstendig enhetsfeil.

Etter hvert som elektroniske enheter blir mindre og kraftigere, fortsetter PCB-designkompleksiteten å øke. Ingeniører må nå ta hensyn til høyhastighetssignaler, elektromagnetisk kompatibilitet, flerlagsruting og kompakt komponentintegrasjon.

Hvorfor PCB-design er viktig

PCB-design handler ikke bare om å koble sammen komponenter – det bestemmer ytelsestaket til et elektronisk produkt. Selv de mest avanserte brikkene kan ikke fungere ordentlig hvis brettoppsettet introduserer støy, motstand eller ustabilitet.

• Ytelsesstabilitet:Riktig ruting sikrer ren signaloverføring.
• Termisk effektivitet:God layout forhindrer overoppheting og forlenger produktets levetid.
• Produksjonskostnad:Optimalisert design reduserer produksjonskompleksitet og avfall.
• Produktpålitelighet:Stabile oppsett minimerer feilfrekvensen under stressforhold.
• Skalerbarhet:Modulær design tillater fremtidige oppgraderinger og revisjoner.

Kjerneprinsipper for PCB-layout

Å forstå de grunnleggende prinsippene for PCB-layout er avgjørende for å lage elektroniske systemer av høy kvalitet. Disse prinsippene veileder ingeniører gjennom alle stadier av design.

1. Signalintegritet

Signalintegritet refererer til kvaliteten på elektriske signaler når de går gjennom PCB. Dårlig ruting, overdreven sporlengde eller interferens kan forvrenge signalene.

2. Strømfordeling

Et stabilt strømdistribusjonsnettverk sikrer at alle komponenter får konsistent spenning uten svingninger eller støy.

3. Jordingsstrategi

Et godt planlagt jordplan reduserer elektromagnetisk interferens og forbedrer kretsstabiliteten.

4. Termisk styring

Varmespredning må vurderes under layout for å forhindre overoppheting av sensitive komponenter.

5. Komponentplassering

Strategisk plassering reduserer sporlengden, forbedrer signalflyten og forenkler produksjonen.

Vanlige designutfordringer

PCB-designingeniører møter ofte flere utfordringer som kan påvirke både funksjonalitet og produksjonseffektivitet.

• Elektromagnetisk interferens mellom høyhastighetsspor
• Overoppheting på grunn av dårlig termisk design
• Signalforsinkelse i lange eller feil rutete spor
• Plassbegrensninger i kompakte enheter
• Problemer med produksjonsbegrensninger og kostnadsoptimalisering

Disse utfordringene krever ofte iterative designforbedringer og simuleringsbasert validering før produksjon.

Beste praksis og tekniske løsninger

Vellykket PCB-design er avhengig av utprøvd ingeniørpraksis som reduserer risiko og forbedrer ytelsen.

• Bruk kort og direkte sporingsruting for høyhastighetssignaler
• Implementer flerlags PCB-stabler for komplekse kretser
• Separate analoge og digitale jordingsområder
• Plasser avkoblingskondensatorer i nærheten av strømstifter
• Utfør termisk simulering før ferdigstillelse av layout
• Følg produsentens designregler tidlig i prosessen

Disse strategiene forbedrer signalstabiliteten betydelig, reduserer støy og forbedrer produktets pålitelighet.

Materialer og produksjonshensyn

Valg av materialer spiller en kritisk rolle for PCB-ytelsen. Ulike underlag tilbyr varierende elektriske og termiske egenskaper.

Industrielle anvendelser av PCB-design

PCB-design og layout er avgjørende på tvers av et bredt spekter av bransjer, hver med unike krav.

• Forbrukerelektronikk:Smarttelefoner, nettbrett og bærbare enheter
• Bilsystemer:Motorstyringsenheter, sensorer, infotainment
• Medisinsk utstyr:Diagnosemaskiner, overvåkingssystemer
• Industriell automatisering:Robotikk, PLS-systemer, kontrollpaneler
• Telekommunikasjon:Nettverksmaskinvare og kommunikasjonssystemer

Design avveininger og sammenligningstabell

PCB-design krever ofte balansering av ytelse, kostnader og produksjonsevne. Nedenfor er en sammenligning av vanlige avveininger.

Arbeidsflyt for PCB-design forklart

En strukturert arbeidsflyt sikrer nøyaktighet og effektivitet fra konsept til produksjon.

1. Kravanalyse og spesifikasjonsdefinisjon
2. Skjematisk design og kretsplanlegging
3. Komponentvalg og validering
4. PCBlayout design og ruting
5. Designregelkontroll og simulering
6. Prototype fabrikasjon og testing
7. Sluttproduksjon og optimalisering

Hvert trinn spiller en kritisk rolle for å sikre at sluttproduktet oppfyller forventningene til ytelse og pålitelighet.

Fremtidige trender innen PCB Engineering

PCB-teknologien fortsetter å utvikle seg raskt, drevet av etterspørselen etter mindre, raskere og kraftigere elektronikk.

• Økt bruk av HDI-teknologi (High-Density Interconnect).
• Integrasjon av AI-assisterte PCB-designverktøy
• Utvikling av ultraminiatyriserte komponenter
• Avansert termisk styringsmateriale
• Fleksibel og bærbar elektronikkutvidelse

Disse innovasjonene former neste generasjon elektroniske enheter på tvers av bransjer.

Ofte stilte spørsmål

Hva er PCB-design og layout?

Det er prosessen med å designe det fysiske arrangementet av elektroniske komponenter og dirigere elektriske tilkoblinger på et kretskort.

Hvorfor er PCB-layout viktig?

Det påvirker direkte ytelse, signalintegritet, termisk stabilitet og generell produktpålitelighet.

Hvilken programvare brukes til PCB-design?

Vanlige verktøy inkluderer Altium Designer, KiCad, Eagle og OrCAD.

Hva er forskjellen mellom enkeltlags og flerlags PCB?

Enkeltlagskort er enklere og billigere, mens flerlagskort støtter komplekse kretser med høy ytelse.

Hvordan kan PCB-design redusere produksjonskostnadene?

Å optimalisere layout, redusere antall lag der det er mulig og følge produksjonsretningslinjer kan redusere kostnadene betydelig.

Konklusjon

PCB-design og layout er en grunnleggende disiplin innen moderne elektronikkteknikk. Den bestemmer hvor effektivt et produkt yter, hvor lenge det varer og hvor kostnadseffektivt det er å produsere. Etter hvert som teknologien skrider frem, fortsetter PCB-design å utvikle seg, noe som krever dypere integrering av simuleringsverktøy, materialvitenskap og presisjonsteknikk.

Selskaper som investerer i høykvalitets PCB-designprosesser er bedre posisjonert til å levere pålitelige, innovative og konkurransedyktige elektroniske produkter på det globale markedet.

For profesjonell PCB-designstøtte, prototypeløsninger og avanserte produksjonstjenester,Shenzhen Hi Tech Co., Ltd.er klar til å hjelpe deg. Hvis du leter etter ekspert ingeniørstøtte eller tilpassede PCB-løsninger, kan du gjernekontakt ossfor å diskutere prosjektkravene dine og gjøre ideene dine om til pålitelige elektroniske produkter.
